隨著現在工業技術的發展進步，企業對非標自動化設備的需求量不斷增加，非標設備如今已成為了許多行業當中最為重要的生產設備。那么非標自動化設備設計制造步驟是怎樣的呢?

非標自動化設備設計制造一般可以分為4個步驟：初步設計、技術設計階段、工作圖設計階段和安裝調試階段。

1、確定開發項目、了解客戶需求，明確加工對象的材料性能及要求，自動機械的使用范圍、工作環境、生產工藝、產品尺寸、生產率要求等；然后進行調查研究，收集國內外同類型機械的技術資料，多進行工藝分析與方案對比，在此基礎上確定所設計的自動機械的工藝方案，繪制工藝原理圖。

2、確定自動化機械的加工循環時間。對于加工單件產品的自動機械，其加工循環時間是指順序給出兩個相鄰產品的時間間隔。加工循環時間的確定應滿足自動機械工藝原理上的要求，在此基礎上力求縮短操作時間，提高自動機械的生產率。

3、擬定方案。工程人員討論、分析作出設備方案，方案包括：設備示意圖(整體示意圖，局部示意圖)，各部分機構簡介，動作說明，設備技術參數。

4、確定自動機械的運動參數，擬訂傳動原理圖，繪制傳動系統圖。

5、決定自動機械的運動特性，選擇執行機構的運動規律，進行運動分析的動力分析。

6、選擇自動機械的執行機構，繪制機構運動圖，進行執行機構運動循環圖和自動機械工作循環圖的設計。

7、確定自動機械的總布局。包括主要組成部分之間的相互關系、聯系方式和結構尺寸；確定操縱機構、操縱部位、聯鎖關系與安全防護裝置，確定潤滑方式和潤滑系統，最后確定外形尺寸。

8、確定自動機械的總體方案。包括：選擇自動機械的控制方案，繪制控制系統原理圖，進行總體方案可行性分析，包括：設備可行性評估、設備成本評估、設備生產效率評估、各部分結構可行性評估等。

9、進行自動化機械技術經濟指標的初步估算以驗證設計方案的先進合理性。

10、將設計方案交由客戶，客戶根據需求，對方案進行最后確定。

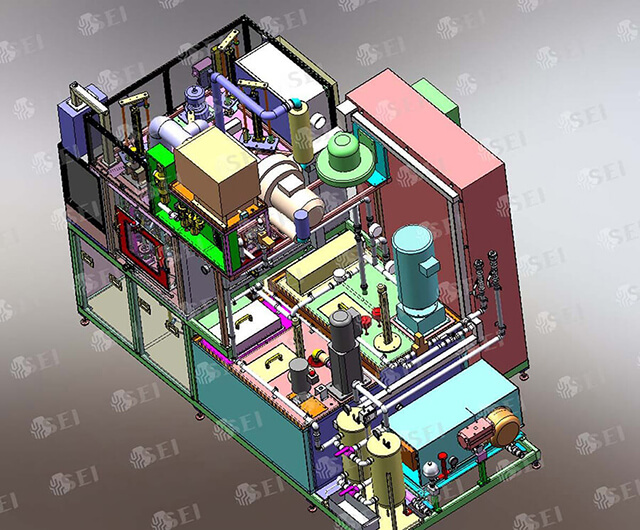

11、設計開發，由工程部安排工程師進行具體機構設計，包括機器裝配圖、零件圖、總裝配圖的設計，選出執行元器件、電控配件，并列出加工零件清單和標準件請購單，動作說明書等技術文件。

12、由審核組對所設計出的圖紙進行審核。

13、零件加工及標準件采購，加工零件及標準件檢驗入庫、機器組裝、機器調試、包裝出貨

以上各項所包括的工作內容是相互聯系與交錯的，有時可平行或穿插進行。在設計中當技術資料不全或不完全使用時，則應通過必要的工藝或結構原理試驗，以便確定工藝原理和結構參數。

非標自動化設備設計制造的注意事項：

1、盡可能詳細的分析初步設計方案所需的條件。如：產品生產工藝、制定設備技術參數、明確所能承受的綜合制造成本、對比傳統制造工藝的綜合性能等。

2、選擇理想的加工方位。如：安全、人性化、設備的清潔、設備組合的可能性等。

3、功能件的合理組合。如：合理的考慮升級的可能性和通用性。
